在幽深而復雜的煤礦礦井之下,每一寸土地都蘊藏著自然的饋贈與人類的智慧結晶。然而,隨著煤炭資源的開采,礦井內部環境日益復雜多變,尤其是開采后的區域,塌方填埋不僅改變了地質結構,還可能引發一系列安全隱患。其中,由塌方填埋產生的易燃易爆及有毒有害氣體,成為了煤礦安全生產中不可忽視的重大挑戰。
為了有效監測這些潛在威脅,確保人員安全與生產效率,逸云天憑借其在氣體檢測領域的深厚積累與創新精神,推出了有毒有害氣體檢測儀,這款集高科技、智能化、人性化于一體的設備,成為了煤礦安全管理的得力助手。
一. 方案背景
煤礦礦井中經過開采后,需要將無價值的礦井塌方填埋,將產生一些易燃易爆,有毒有害氣體,為保障煤礦的安全生產,需監測其空間的氣體濃度情況,方便管理人員決策。
檢測要求:
系統分為機器人移動氣體監測裝置和監測主機兩部分,兩者間采用無線數據通訊,直線距離約50m,機器人裝置位于管道內移動,同時測量8種氣體,然后將測量到的數據上傳到監測主機。
參數要求:
1、系統要求
(1)同時測量8種有毒有害,易燃易爆氣體;
(2)將測量到的各種氣體進行記錄存儲,提供歷史記錄查詢,數據導出;
(3)產生報警時,發出光報警提醒,可配置關閉報警提醒功能;
(4)全部為本安型設計;
(5)預留RS485上傳數據接口;
2、機器人氣體檢測裝置功能需求
(1)本安型電路設計;
(2)無線數據傳輸;
(3)泵吸式8組分氣體檢測;
(4)激光測距,能夠測量最遠應達到80米;
(5)激光測距可以按90mm的直徑安裝在機器人后部預留空間
(6)支持?jǐn)嗑W(wǎng)續傳;
(7)測量數據記錄存儲;
(8)結構空間90x300mm;
(9)5V或3.7V~4.2V供電;
(10)不需要外殼,做好放到機器人殼體內
3、氣體監測主機功能需求
(1)本安型電路設計;
(2)無線數據傳輸;
(3)可以抄讀機器人測量數據及記錄存儲;
(4)實時顯示抄讀數據;
(5)超過報警閥值時,發出光報警輸出,可配置關閉報警提醒;
(6)存儲數據可導出轉存;
(7)12V供電;
(8)預留Rs485接口上傳數據。
(9)主機樣機用不銹鋼材質,尺寸根據主板尺寸設計。
二. 解決方案
1.管道空間是圓形,電路板控制在90*300*100以內就可以,我們設計好電路板的具體尺寸給客戶,我們根據客戶的尺寸設計機器人的外形,電源5V最好。
2.驅動機器人電壓為12V,如果機器人電壓也為12V,就不需要加轉換電路了。機器人總體由開關控制就可以了。
提供電源的接口是普通兩針插口,像主板CPU風扇插口一樣,2.54mm間距的。

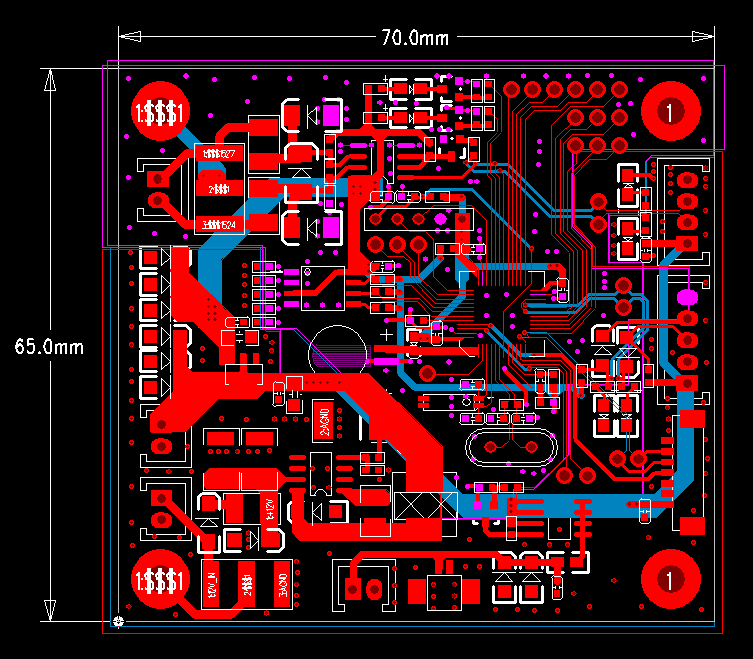

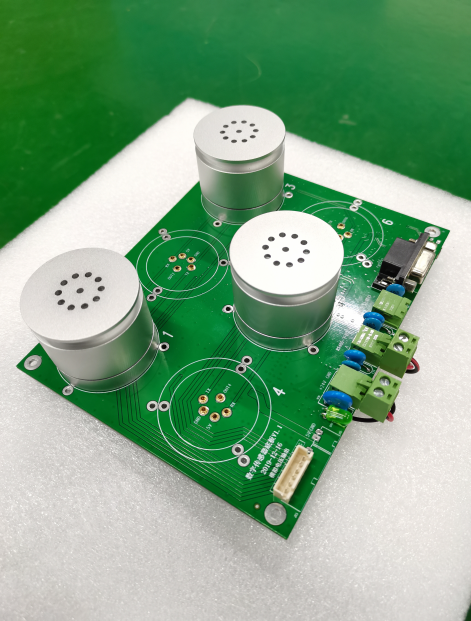

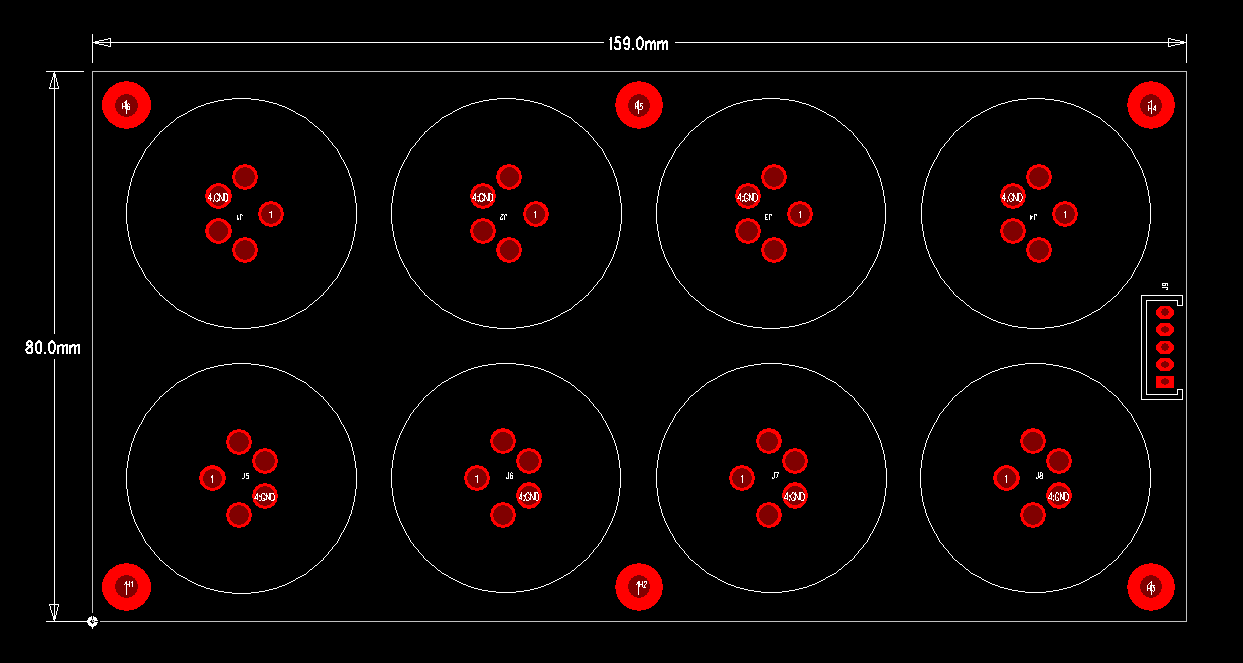

3. 主板分了2個板來做,一個傳感器板,一個信號處理板,我們盡量做小,傳感器做成寬80mm的。至于信號處理板,橫豎都可以,不過與傳感器的接口盡量靠近傳感器板的接口為好。
4. 信號處理版+傳感器板+激光測距
5. 客戶裝在機器人上的,客戶自己在做個安裝架就好了,機器人是有進氣口的。
6. 監測主機要求用不銹鋼材質,要求是封閉的,可以有窗口。
三、匹配了什么產品
M-600即插即用數字傳感器模組
八合一氣體無線監測系統(定制型,分為移動氣體監測裝置和監測主機兩部分)
檢測氣體/檢測范圍/分辨率/傳感器
一氧化碳CO:0-1O00ppm、0.1ppm、進口電化學傳感器
甲烷CH4:0-1O0%LEL、0.1%LEL、進口高精度紅外傳感器
乙烯C2H4:0-1O0%LEL、0.1%LEL、進口高精度紅外傳感器
乙烷C2H6:0-1O0%LEL、0.1%LEL、進口高精度紅外傳感器
乙炔C2H2:0-1O0%LEL、0.1%LEL、進口高精度紅外傳感器
二氧化碳CO2:0-2O00ppm、1ppm、進口高精度紅外傳感器
氧氣O2:0-30%vol、0.01%vol、進口工業級電化學傳感器
氮?dú)釴2:0-100%vol、0.01%vol、進口工業級電化學傳感器
逸云天有毒有害氣體檢測儀的研發與應用,是煤礦安全生產領域的一次重要科技革新。它不僅提高了礦井的安全監測水平,更體現了對礦工生命安全的深切關懷。逸云天用科技的力量,為礦工筑起了一道堅不可摧的安全防線,讓每一次開采都更加安心、更加高效。在煤礦安全生產的道路上,逸云天將始終與礦工同行,共同守護這片土地上的每一個生命。
